JDZ-36 — однофазный трансформатор напряжения для внутренней установки напряжением 36 кВ с заливкой эпоксидной смолой и двухполюсной изоляцией. Он широко применяется в системах с изолированной нейтралью для измерения напряжения, электроэнергии и релейной защиты, работающих на частотах 50 или 60 Гц, с номинальным напряжением изоляции 36 кВ (до 40,5 кВ).

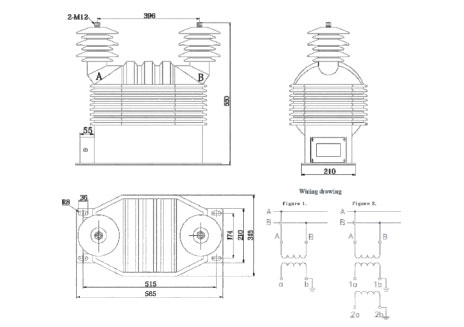

Этот трансформатор оснащен усовершенствованным сердечником из холоднокатаной кремнистой стали, что обеспечивает высокую точность и низкие потери. Высоковольтный вывод первичной обмотки выведен сверху трансформатора, а вывод вторичной обмотки – с поперечной стороны. Он соответствует международным стандартам IEC 60044-2 и IEC 61869-1 и 3 и поддерживает коэффициент мощности нагрузки cosΦ=0,8 (с отставанием), обеспечивая надежную и эффективную работу внутри помещения.
| Тип | Номинальное первичное напряжение (кВ) | Номинальное вторичное напряжение (кВ) | Комбинация классов точности | Номинальная мощность (ВА) | Предельный тепловой ток (ВА) | Номинальный уровень изоляции (кВ) |
| JDZ-36 | 35 33 | 0,11 | 0,2 | 60 | 1000 | 36/70/170 |
| 0,5 | 120 | |||||
| 1 | 200 | |||||
| 0,11/0,11 | 0,2/0,2 | 25/25 | 500/500 | |||
| 0,2/0,5 | 25/50 | |||||
| 0,5/0,5 | 50/50 |
